DCGT-1C
-
DCGT-Wiper
-
DCGW-1C
-
DCGW-Wiper
-
DNGA-Posi
| DCGT-1C |
SPEC |
DIMENSIONS(mm) |
| ISO |
IC |
T |
D |
R |
L |
 |
 |
DCGT 070202 |
6.35 |
2.38 |
2.8 |
0.2 |
7.75 |
| DCGT 070204 |
6.35 |
2.38 |
2.8 |
0.4 |
7.75 |
| DCGT 070208 |
6.35 |
2.38 |
2.8 |
0.8 |
7.75 |
| DCGT 11T302 |
9.525 |
3.97 |
4.4 |
0.2 |
11.6 |
| DCGT 11T304 |
9.525 |
3.97 |
4.4 |
0.4 |
11.6 |
| DCGT 11T308 |
9.525 |
3.97 |
4.4 |
0.8 |
11.6 |
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
* 他の寸法は別途承ります。
|
|
チップブレーカー仕様も可能です。
|

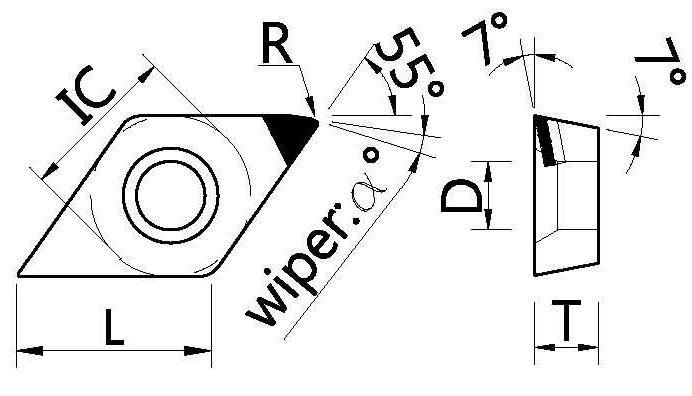

| DCGT-Wiper |
SPEC |
DIMENSIONS(mm) |
| ISO |
IC |
T |
D |
R |
L |
 |
 |
DCGT 070202 R/L |
6.35 |
2.38 |
2.8 |
0.2 |
7.75 |
| DCGT 070204 R/L |
6.35 |
2.38 |
2.8 |
0.4 |
7.75 |
| DCGT 070208 R/L |
6.35 |
2.38 |
2.8 |
0.8 |
7.75 |
| DCGT 11T302 R/L |
9.525 |
3.97 |
4.4 |
0.2 |
11.6 |
| DCGT 11T304 R/L |
9.525 |
3.97 |
4.4 |
0.4 |
11.6 |
| DCGT 11T308 R/L |
9.525 |
3.97 |
4.4 |
0.8 |
11.6 |
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
* 他の寸法は別途承ります。
|
|
チップブレーカー仕様も可能です。
|

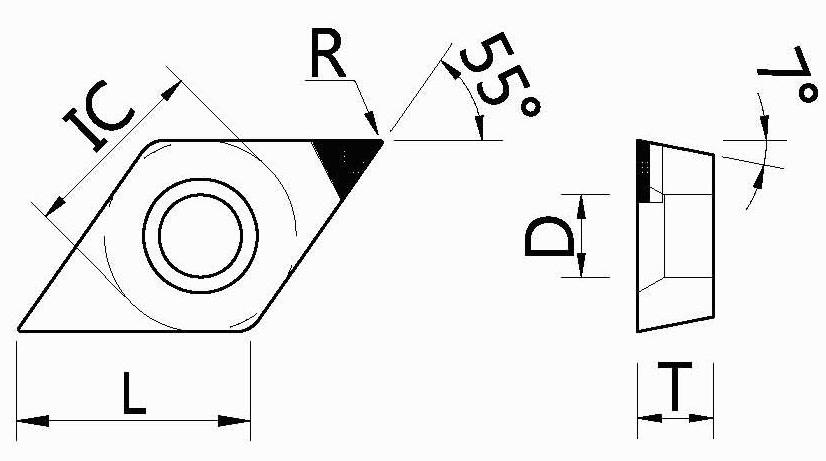

| DCGW-1C |
SPEC |
DIMENSIONS(mm) |
| ISO |
IC |
T |
D |
R |
L |
 |
 |
DCGW 070202 |
6.35 |
2.38 |
2.8 |
0.2 |
7.75 |
| DCGW 070204 |
6.35 |
2.38 |
2.8 |
0.4 |
7.75 |
| DCGW 070208 |
6.35 |
2.38 |
2.8 |
0.8 |
7.75 |
| DCGW 11T302 |
9.525 |
3.97 |
4.4 |
0.2 |
11.6 |
| DCGW 11T304 |
9.525 |
3.97 |
4.4 |
0.4 |
11.6 |
| DCGW 11T308 |
9.525 |
3.97 |
4.4 |
0.8 |
11.6 |
| DCGW 150404 |
12.7 |
4.76 |
5.5 |
0.4 |
15.5 |
| DCGW 150408 |
12.7 |
4.76 |
5.5 |
0.8 |
15.5 |
| |
|
|
|
|
|
| |
|
|
|
|
|
|
* 他の寸法は別途承ります。
|
|
チップブレーカー仕様も可能です。
|

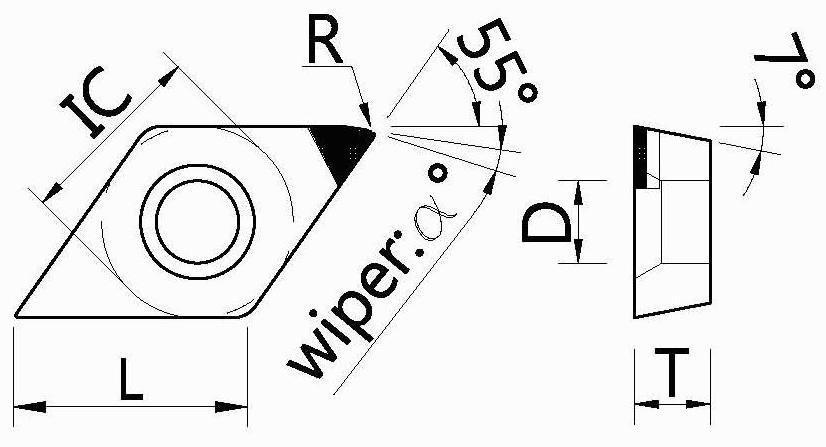

| DCGW-Wiper |
SPEC |
DIMENSIONS(mm) |
| ISO |
IC |
T |
D |
R |
L |
 |
 |
DCGW 070202 R/L |
6.35 |
2.38 |
2.8 |
0.2 |
7.75 |
| DCGW 070204 R/L |
6.35 |
2.38 |
2.8 |
0.4 |
7.75 |
| DCGW 11T302 R/L |
9.525 |
3.97 |
4.4 |
0.2 |
11.6 |
| DCGW 11T304 R/L |
9.525 |
3.97 |
4.4 |
0.4 |
11.6 |
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
* 他の寸法は別途承ります。
|
|
チップブレーカー仕様も可能です。
|
| DNGA-Posi |
SPEC |
DIMENSIONS(mm) |
| ISO |
IC |
T |
D |
R |
L |
 |
 |
DNGA 150404 P |
12.7 |
4.76 |
5.15 |
0.4 |
15.5 |
| DNGA 150408 P |
12.7 |
4.76 |
5.15 |
0.8 |
15.5 |
| DNGA 150412 P |
12.7 |
4.76 |
5.15 |
1.2 |
15.5 |
| DNGA 150604 P |
12.7 |
6.35 |
5.15 |
0.4 |
15.5 |
| DNGA 150608 P |
12.7 |
6.35 |
5.15 |
0.8 |
15.5 |
| DNGA 150612 P |
12.7 |
6.35 |
5.15 |
1.2 |
15.5 |
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
* 他の寸法は別途承ります。
|
|
チップブレーカー仕様も可能です。
|
|
